Einzeltest: BZT PFK 0403-PX

Ob es Bielefeld nun wirklich gibt, mag für manchen fraglich sein. Dass die angrenzende Stadt Leopoldshöhe existiert, steht dagegen außer Frage. Denn hier ist die Firma BZT ansässig und die dort hergestellte CNC Portalfräse PFK 0403-PX lässt sich in unseren Testräumen schwerlich wegdiskutieren.

Wenn man einer Verschwörungstheorie begegnen will, dann am besten mit handfesten Tatsachen. Und eine Maschine mit in Vollausstattung 235 kg Gewicht und Abmessungen von rund 70 x 120 x 165 cm (B x T x H) ist eine ziemlich unleugbare Tatsache, wenn sie so vor einem steht. Natürlich ist es weder Sinn noch Zweck der Maschine, die Existenz von Leopoldshöhe zu beweisen. CNC-Fräsen werden vielmehr vielfältig sinnvoll eingesetzt. BZT bietet hier ein breites Portfolio unterschiedlicher Fräsen – angefangen von kleinen, heimwerkertauglichen Maschinen, die die Bearbeitung ab etwa DINA4- großen Werkstücken erlauben und die man sich im Online-Konfigurator von BZT selber nach Bedarf zusammenstellen kann, bis hin zu Maschinen mit Bearbeitungsräumen von der Größe einer Autogarage, die bei BZT individuell nach den Anforderungen von Kunden geplant und entwickelt werden.

Auch bei den Anwendungen bietet BZT ein breites Spektrum. Drei-Achs-Portal-Konstruktionen können mit verschiedensten Frässpindeln ausgerüstet werden. Genauso gut können anstelle der Frässpindeln andere Geräte montiert werden, etwa ein Plasmaschneider, mit dem Stahlbleche präzise in Formen geschnitten werden können, oder eine Dosiereinrichtung für Zuckerguss, mit der CNC-gesteuert Torten mit Zuckerwerk verziert werden können. Neben der Drei- Achs-Technik hat BZT auch Kompetenzen in weiteren CNC-Technologien, etwa Vier- und Fünf-Achs-Fräsen, mit denen auch komplexe dreidimensionale Formen gefräst werden können, oder eine Orthesenfräse/ Leistenfräse mit einer drehenden Achse.

Ausstattung

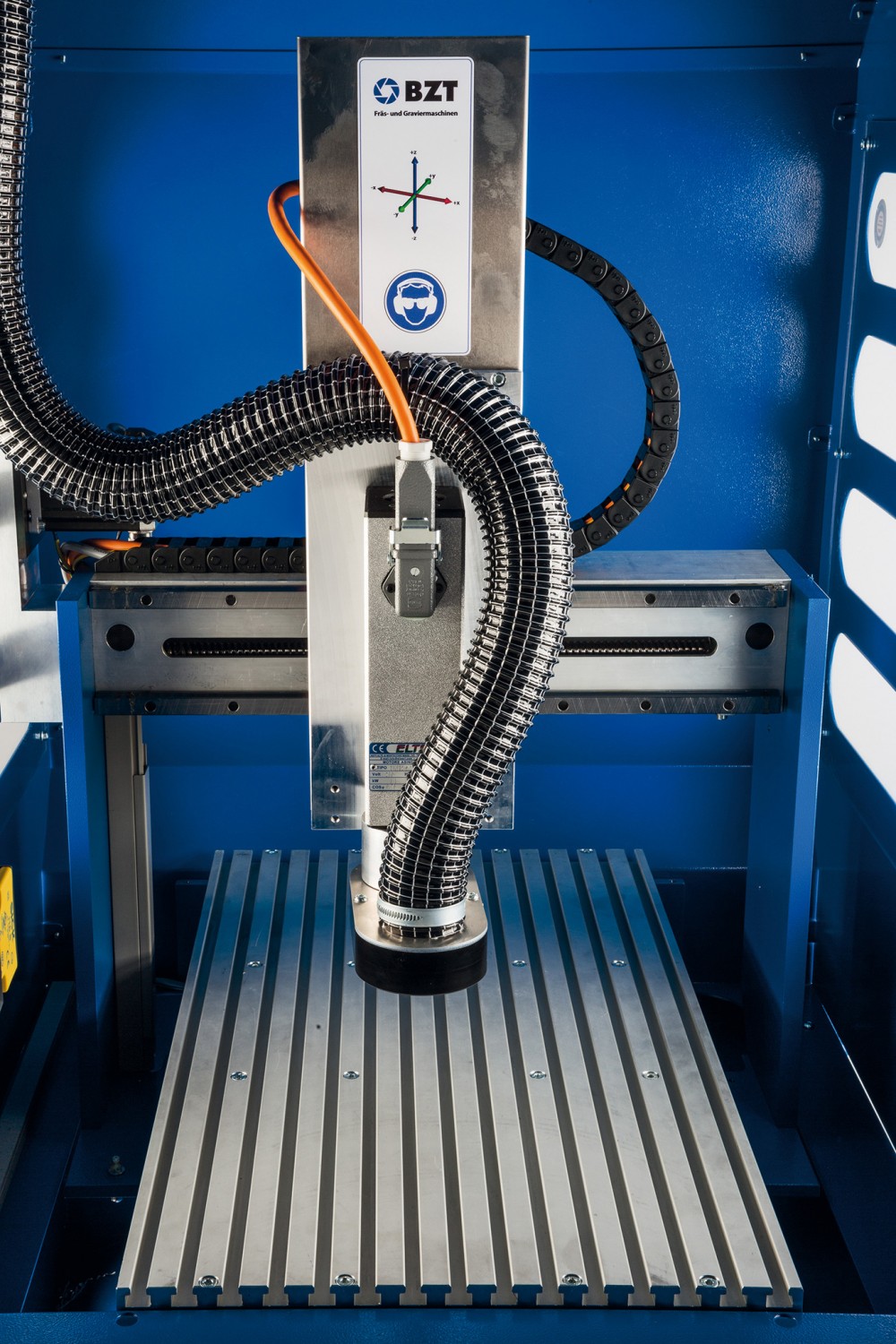

Die Maschinen der PFK-Baureihe zählen bei BZT zu den kleineren Maschinen. Die PFK-Baureihe wurde für das Fräsen, Gravieren und die Prototypenherstellung im semiprofessionellen und industriellen Bereich entwickelt. Mit vergleichsweise geringen Abmessungen sind die PFK-Maschinen für den Einsatz bei eingeschränkten Platzverhältnissen ausgelegt. Ihre Spezialität ist die filigrane und präzise Bearbeitung von Werkstücken. Dies wird durch die in allen Achsen verbauten 15-mm-Linearführungen und Führungswagen von Bosch und Kugelrollspindeln sowie eine besonders solide Stahlkonstruktion gewährleistet. Die Maschinen der PFK-Baureihe gibt es mit Aufspannflächen von 375 x 490 mm für die Bearbeitung von kleinen Werkstücken wie z. B. Schmuck bis hin zu 750 x 1910 mm für Schmalteile wie etwa Tragflächen im Modellbau. Die Z-Ache hat serienmäßig eine Durchlasshöhe von 205 mm, die auf Wunsch auf 250 mm erhöht werden kann. An Aufspannflächen stehen Nutenplatten mit 15 mm und 20 mm Stärke sowie ein Vakuumtisch zur Wahl. Serienmäßig übernimmt in jeder Achse ein 4,2-A-Schrittmotor den Antrieb, alternativ können die Maschinen auch mit Closed Loop oder Servomotoren ausgerüstet werden. Mit den serienmäßigen Schrittmotoren liegt die maximale Arbeitsgeschwindigkeit bei ca. 4000 mm/min. Die Wiederholgenauigkeit gibt BZT mit 0,02 bis 0,03 mm an. Bei unserem Testgerät handelt es sich um eine PFK 0403-PX. Bei einer Aufspannfläche von 375 x 670 mm bietet die Maschine Verfahrwege von 340 x 445 x 135 mm ( X x Y x Z). Als Aufspannfläche ist eine 20-mm-Nutenplatte montiert. Als Besonderheit ist die Maschine in eine sogenannte Office-Einhausung montiert, die kompakter ausfällt als die üblichen von BZT angebotenen Gehäuse, was leichte Einschränkungen in Sachen Zugänglichkeit sowie Verfahrwegen mit sich bringt – das Office-Gehäuse bietet lediglich eine Front- Tür. Natürlich kann man die Maschine auch mit einem großen Gehäuse bestellen. Auch das Gebiom-Maschinenuntergestell ist eine, im Vergleich zu den „normalen“ Maschinenuntergestellen von BZT, kompakte Ausführung. Zur Maschine selber kommt noch die CNC-Steuerung, Eine 1-kW-HF-Spindel, Steuerrechner-Einheit sowie diverses Zubehör zur Absaugung, Spannzangen und Fräswerkzeuge etc. Die uns zur Verfügung gestellte Maschine wird bei BZT schon in Kleinserien gebaut und i ndet in dieser Ausstattung vielfach Verwendung, um in großen Produktionsbetrieben bedarfsgerecht Schubladeneinlagen zu fräsen.

Praxis

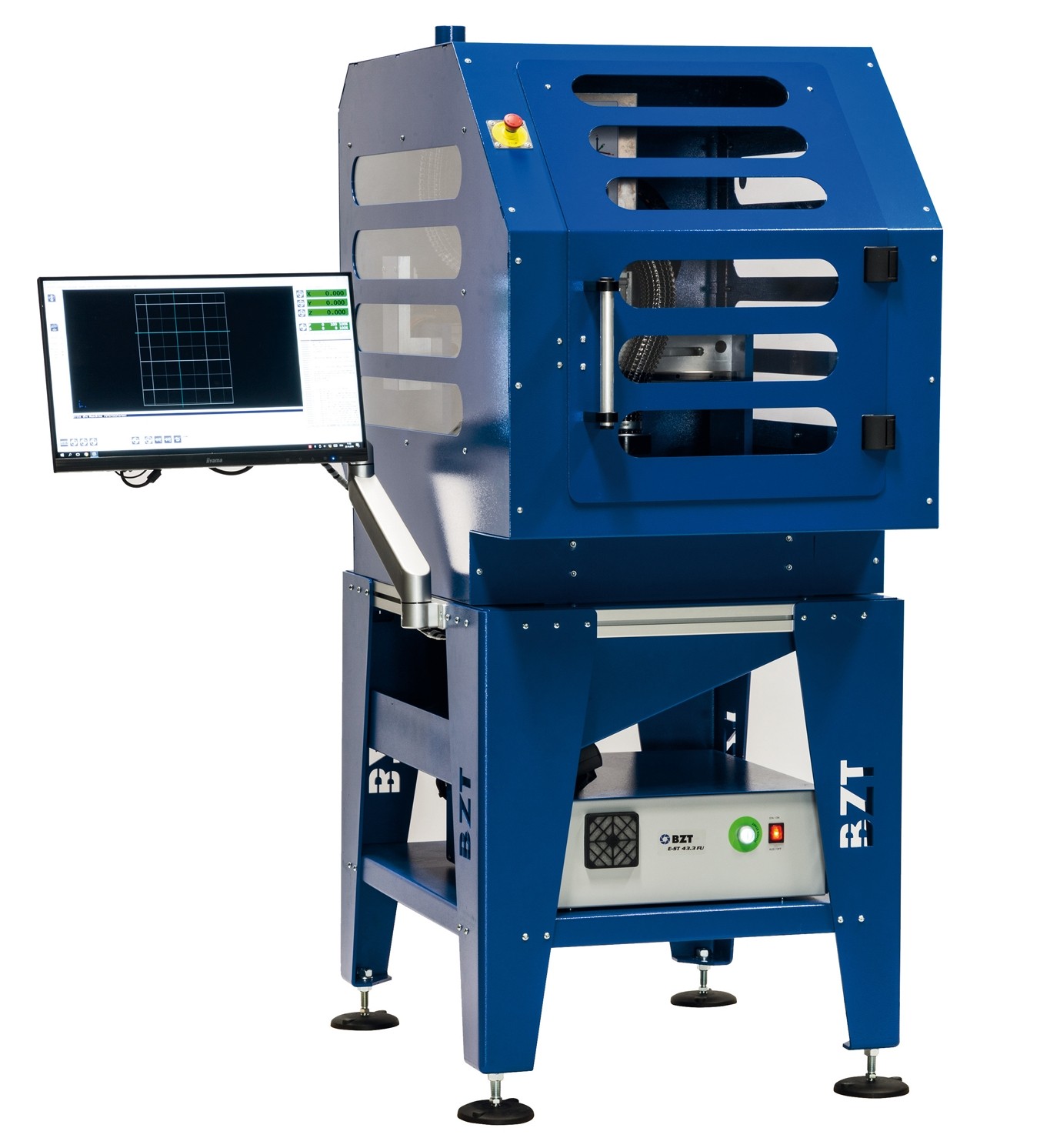

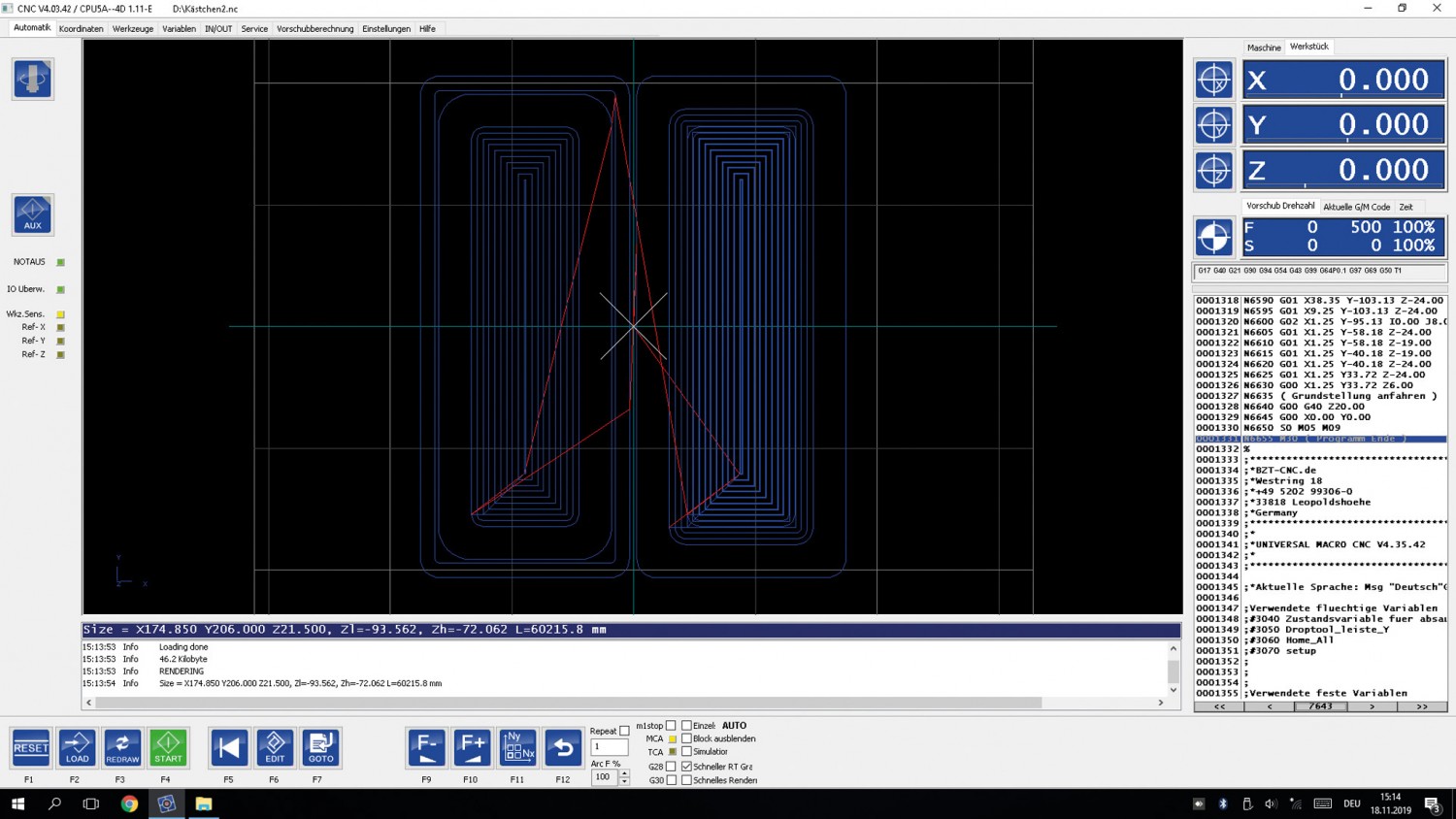

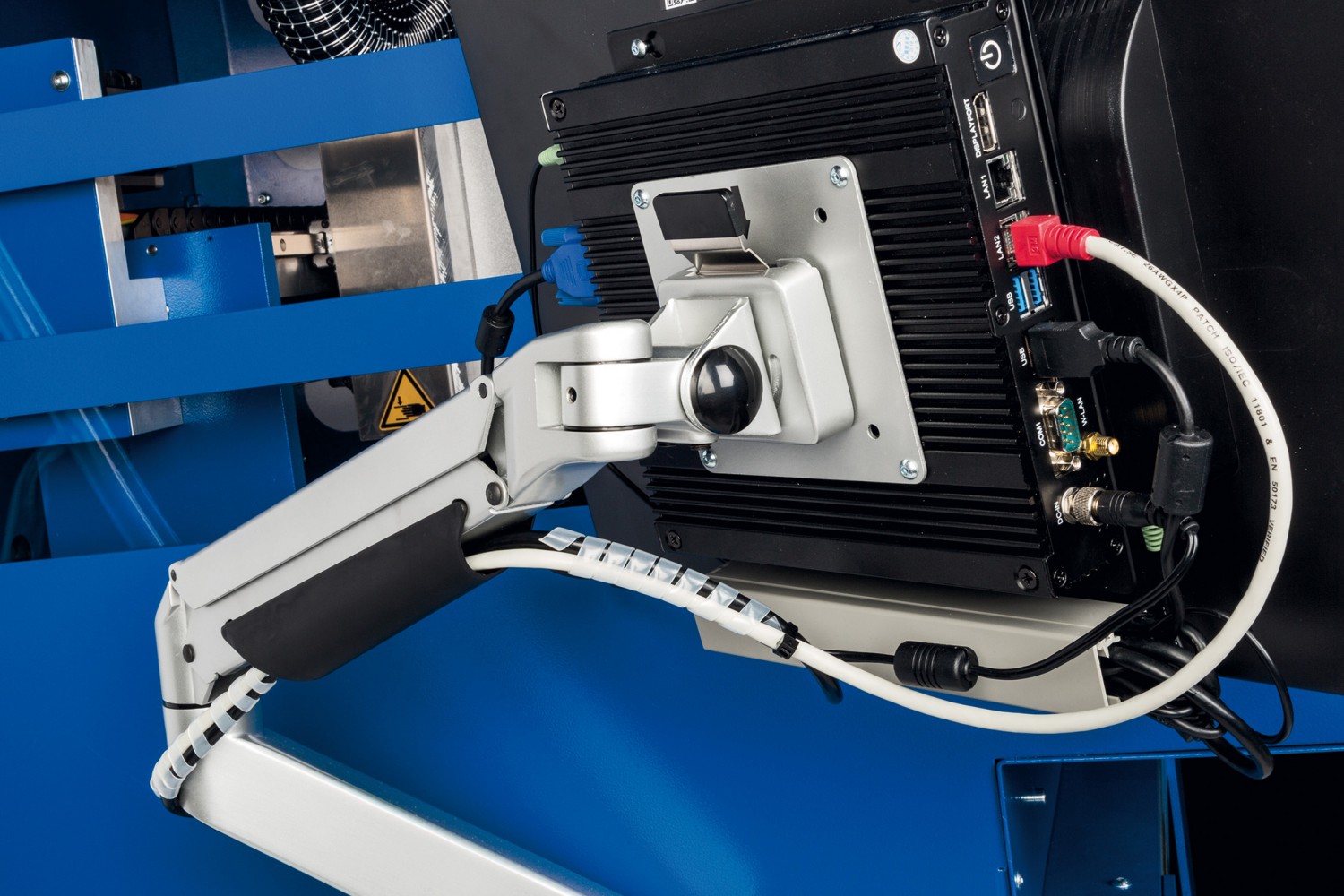

Dank des mit einem Schwenkarm fest an der Maschine montierten Steuerrechners samt Monitor mit Touchscreen und der im Untergestell platzierten Steuereinheit ist unser Testgerät sofort autonom einsetzbar. Zum Anschluss benötigt man lediglich eine Steckdose. Der Steuerrechner arbeitet mit Windows 10, die BZT-Steuersoftware ist installiert, alle für die Fräse erforderlichen Parameter sind eingestellt. Das ist quasi Plug and Play. Wobei: Je nach zu bearbeitendem Material muss noch eine externe Staubabsaugung angeschlossen werden. In der Praxis ist das Ganze wirklich einfach zu bedienen. Die mittels CAD/CAM generierten Steuerdaten (G-Code) werden in die Steuersoftware geladen. Das kann via USB-Stick passieren – noch einfacher ist es, wenn man den Computer der Fräse gleich ins Firmennetz einbindet. Das Referenzieren der Maschine passiert auf Mausklick, bzw. einen „Touch“ auf das entsprechende Symbol auf dem Touchscreen. Eine kleine Herausforderung ist es, das Werkstück und dem Nutentisch zu befestigen. Hier rächt sich das kleine Gehäuse mit nur einer Türe an der Front. Gerade, wenn man etwas mit Nutensteinen etc. hinten auf dem Tisch befestigen will, muss man förmlich in die Maschine kriechen. In der Praxis wird man sicher einmal eine einfache Fixiermöglichkeit anbringen. Ist alles einmal eingerichtet, kann man die Fräse einfach arbeiten lassen, die Präzision ist dabei absolut beachtlich.

Fazit

Mit der von uns getesteten CNC-Portalfräse PFK 0403-PX in Vollausstattug liefert BZT quasi ein Plug-and-Play-CNC-Bearbeitungszentum für kleinere Werkstücke. Für viele Einsatzbereiche eine tolle Lösung.
